随着科技的不断进步,芯片行业也在迅猛发展,给人们的生活带来非常显著的改变和便利。但随之而来的行业废水排放问题也引起了广泛关注
芯片行业废水的来源:主要包括生产过程中的冷却水、洗涤水、电镀废水等,其中含有有机物、重金属、酸碱等各种污染物,对水资源和环境造成严重影响。
芯片行业废水特点:水量大,废水排放量巨大;含有高浓度有机物、重金属等有毒有害物质;难以降解和处理,对环境污染严重。
为了解决芯片行业废水排放带来的环境问题,需要采取科学有效的废水处理工艺。
处理工艺:一般而言,芯片行业废水处理工艺主要包括物理处理、化学处理和生物处理三个阶段。
物理处理法:过滤:通过砂滤、活性炭吸附等方式去除废水中的悬浮物和大颗粒物质。
沉淀:利用重力作用使废水中的悬浮颗粒沉降。

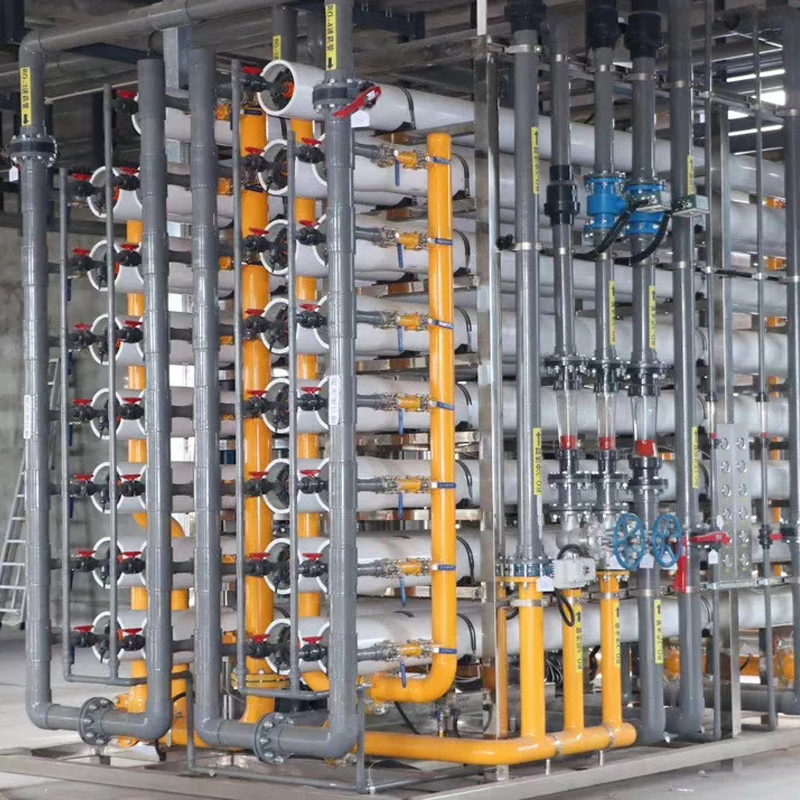

膜分离技术:采用反渗透(RO)、纳滤(NF)等技术去除溶解性固体和小分子污染物。这些技术具有高效、选择性强等优点,但成本相对较高,且需要定期更换膜组件。
化学处理法:混凝/絮凝:加入混凝剂或絮凝剂促进细小颗粒的凝聚和沉降。
中和:调节废水的pH值,使其处于适宜范围,便于后续处理。
氧化:利用臭氧、过氧化氢等强氧化剂破坏有机物结构,有效去除废水中的有机污染物。
化学沉淀:通过投加沉淀剂使重金属离子生成不溶性化合物,从而从废水中去除。
生物处理法:活性污泥法:利用微生物降解废水中的有机物。
生物膜法:在填料表面生长的生物膜进行生物降解,进一步去除废水中的有机物。生物处理法成本较低,且对环境友好,但对某些难以生物降解的物质效果有限。
有时为了达到排放标准或实现废水回用,还会采用深度处理技术,如膜过滤、活性炭吸附、臭氧氧化等,以去除废水中的微量污染物。
这些阶段的组合运用,可以高效、全面地处理芯片行业废水,保护水资源和环境。
作为专业的废水处理一站式运营服务商,恒大兴业环保拥有强大的技术实力和丰富的处理经验,能够为芯片行业提供全方位、定制化的废水处理解决方案。
我们致力于倡导绿色环保理念,为企业打造清洁、环保、节能的生产环境,实现可持续发展。
同时,我们致力于废水资源化利用,通过回收废水中的有用物质,帮助企业节约成本,实现资源的循环利用
