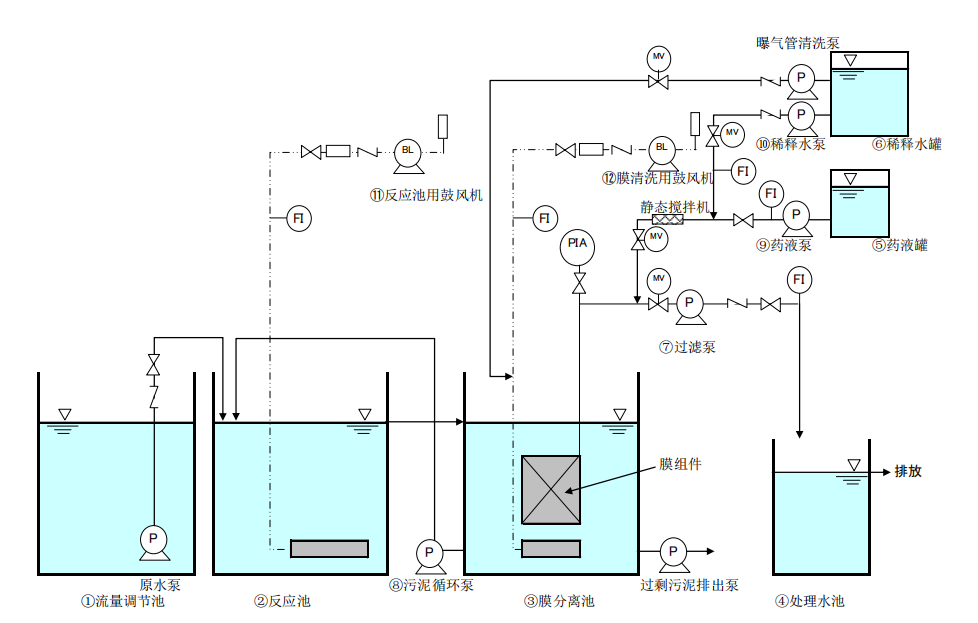

三菱mbr膜系统中主要设备及作用

三菱mbr膜系统中主要设备及作用

1、流量调节池

MBR基本上是定量运行。因此，为了适应流量变动而设置流量调节池。流量调节池的大小取决于原水流量和流量变动幅度以及膜分离装置的处理能力等。

2、反应池(曝气池)MBR系统有膜分离池一体式MBR系统(Integrated MBR System)和膜分离池分离式MBR系统(Senarate

MBR System)。只在膜分离池中，生化处理还未结束时，除了膜分离池外，还需要反应池。为了控制反应池和膜分离池的污泥浓度，需要循环泵。还有，采用循环式硝化脱氮法等方法时，需要多个反应池。

3、 膜分离池

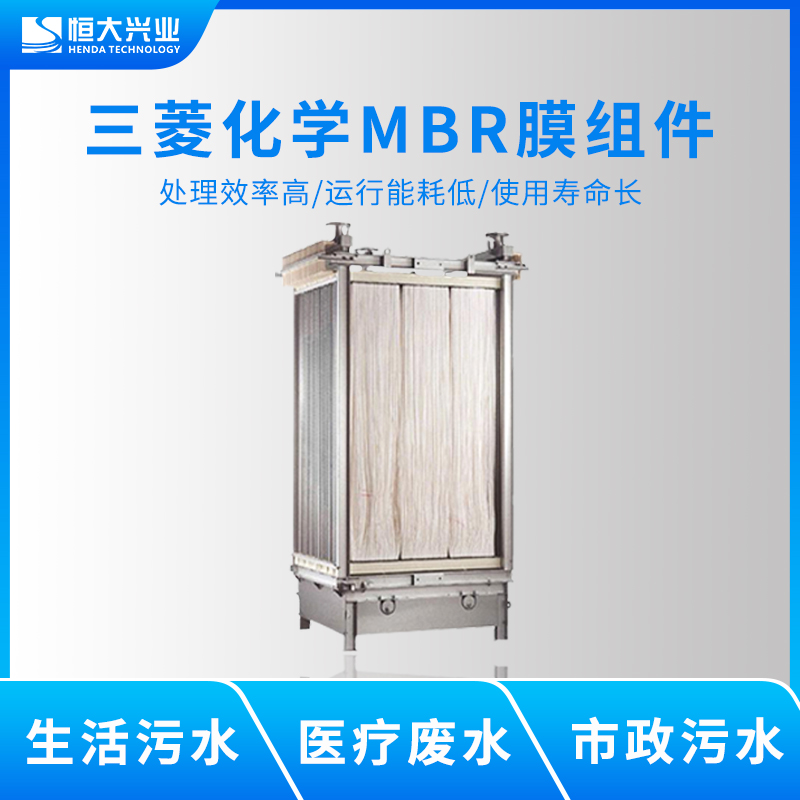

浸入膜分离组件的池称为膜分离池。

膜分离池一体式MBR系统中，可与好氧池兼用。

在各池中，膜分离池的污泥浓度最高，所以过剩污泥从该池排出最为合理。

4、 处理水池

贮留处理水的水池。有时也兼做稀释水池。根据需要添加次氯酸钠(NaC10)进行消毒后再排放。

5、药液罐

贮留膜组件清洗专用NaC10原液的罐。NaC10在高温时加速分解，并产生氯气，所以需要设置在避免阳光照射的地方。

6、稀释水罐

为稀释NaC10原液而贮留水的罐。贮留水可利用自来水等公营水、处理水等。

7、过滤泵

从膜组件中抽吸处理水的泵。通常使用自吸泵。安装例如真空泵等吸掉配管中空气的吸气设备，也可以使用自吸以外的泵。过滤泵的排水腔侧设置定流量阀门，或通过电动控制过滤泵，达到定量运行。

8、污泥回流泵

为了调整反应池和膜分离池的污泥浓度，需要污泥回流泵。当实施回流式硝化脱氮时，也同时发挥硝化液的回流作用。回流量由反应池和膜分离池的污泥浓度平衡、以及所需的脱氮率决定。一般为1~3倍左右。

9、药液泵

从罐中定量输送NaC10的泵。

10、稀释水泵

从稀释水池中输送水用于稀释NaC10的泵。设置定量泵或可设置定量阀门定量输液。

11、反应池专用鼓风机

向反应池提供生化处理所用空气的鼓风机。根据生化反应所需的空气量、水深、曝气管性能等选择鼓风机种类。

12、膜清洗专用鼓风机

供应清洗膜组件所需空气的鼓风机。根据水深、膜组件清洗所需的空气量等选择鼓风机的种类。它在兼作生物反应用曝气和膜清洗用曝气的鼓风机时，需要管理膜清洗空气量一直达到所定量。
